my_location Оснастка
Tolerance: ±0,3 мм | Status: DELIVERED
FDM • PETG
my_location
precision_manufacturing О проекте
Задача: оснастка-кольцо под производственную операцию, которую нельзя надевать «с торца» — узел разбирать нельзя.

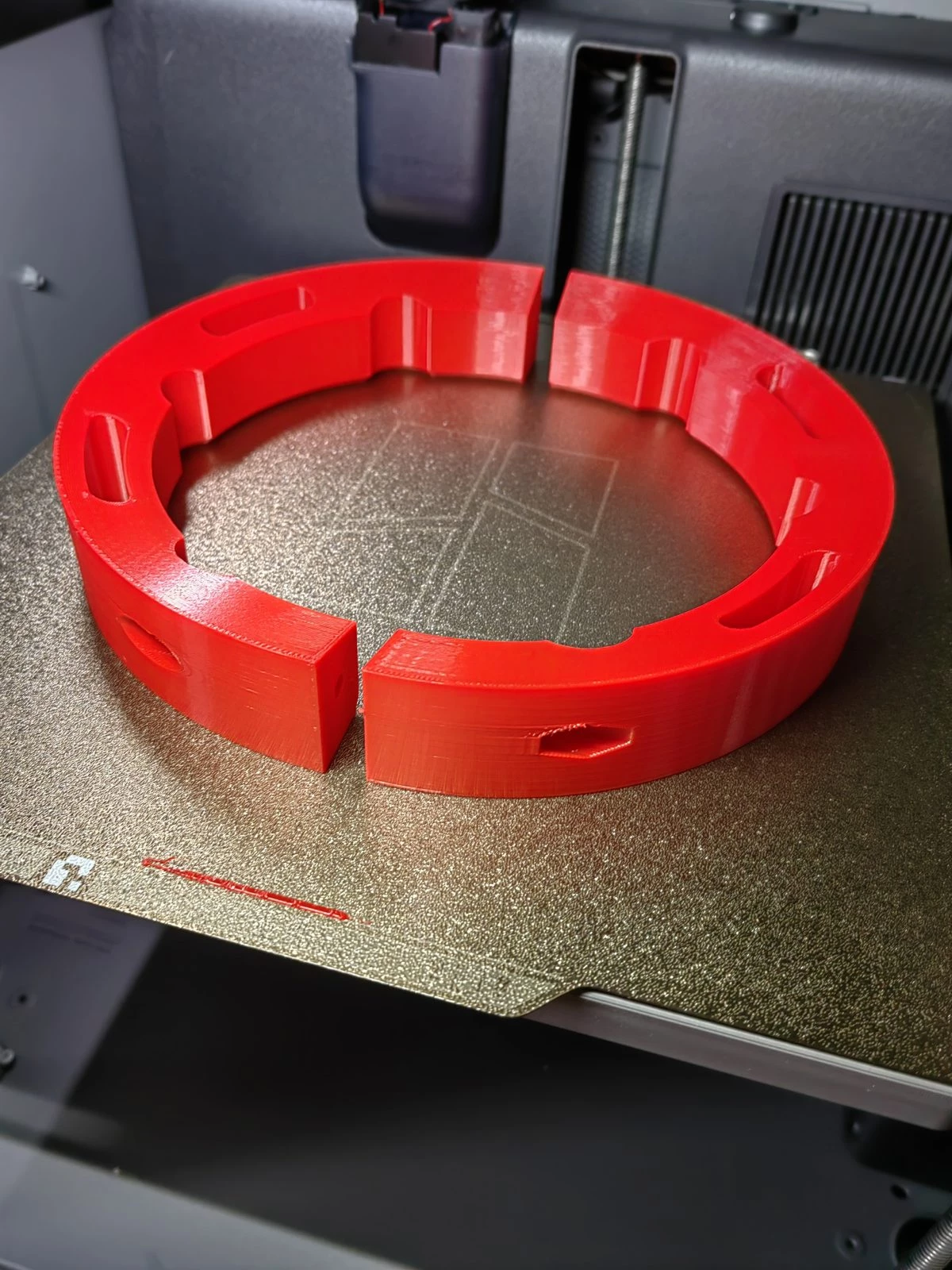

Конструкция: кольцо разрезано на две половины; по стыку — замки с фиксацией поворотом, в теле — окна, через которые идёт доступ к детали; стенки усилены, посадочные диаметры — по замерам заказчика.
Результат: оператор ставит оправку за секунды без инструментов и разборки; PETG держит нагрузку и не колется при повторной установке.
photo_library Фотографии
database Технические данные
| Параметр | Значение |
|---|---|
| Технология | FDM-печать |
| Материал | PETG |
| Конструкция | 2 половины + замки |
| Окна | технологические, для доступа |
| Стенки | усиленные |
